HXGN15--12(L)型戶內交流高壓六氟化硫環網開關設備
HXGN15--12(L)型戶內交流高壓六氟化硫環網開關設備(以下簡稱“環網柜”)是新一代以六氟化硫負荷開關作為主開關而整柜采用空氣絕緣的、適用于配電自動化的、既緊湊又可擴充的金屬封閉開關設備。環網柜具有結構簡單、操作靈活、聯鎖可靠等特點，對各種不同的應用場合、不同的用戶要求均能提供令人滿意的技術方案。傳感技術和最新保護繼電器的采用，加上先進的技術性能及輕便靈活的裝配方案。
關鍵詞：
HXGN15--12(L)型戶內交流高壓六氟化硫環網開關設備
所屬分類：
產品描述
1.適用范圍
HXGN15--12(L)型戶內交流高壓六氟化硫環網開關設備(以下簡稱“環網柜”)是新一代以六氟化硫負荷開關作為主開關而整柜采用空氣絕緣的、適用于配電自動化的、既緊湊又可擴充的金屬封閉開關設備。
環網柜具有結構簡單、操作靈活、聯鎖可靠等特點，對各種不同的應用場合、不同的用戶要求均能提供令人滿意的技術方案。傳感技術和新保護繼電器的采用，加上先進的技術性能及輕便靈活的裝配方案?？梢詽M足市場不斷變化的要求。

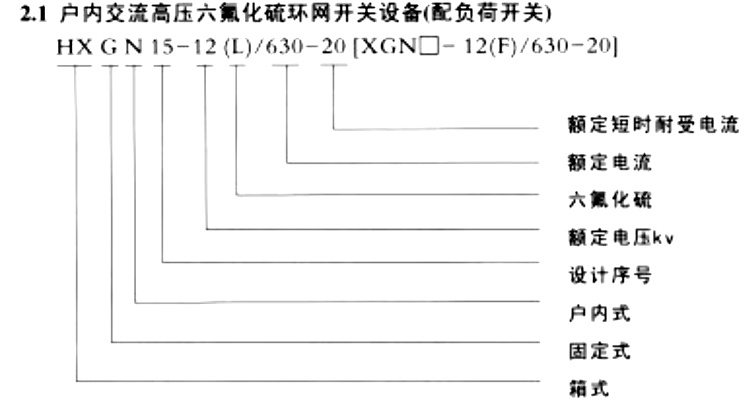

2.型號及其含義
3.正常使用條件
3.1 海拔高度;不超過1000m；
3.2 環境溫度;一25℃~+40℃；
3.3 空氣相對濕度:日平均值不大于95%，月平均值不大于90%；
3.4 周圍空氣中無嚴重污染，如灰塵、 煙霧、腐蝕劑、易燃?xì)怏w、汽油以及鹽劑等；
3.5 地震裂度: 8°；
3.6 當使用條件不同或有特殊要求時需與制造廠協商。

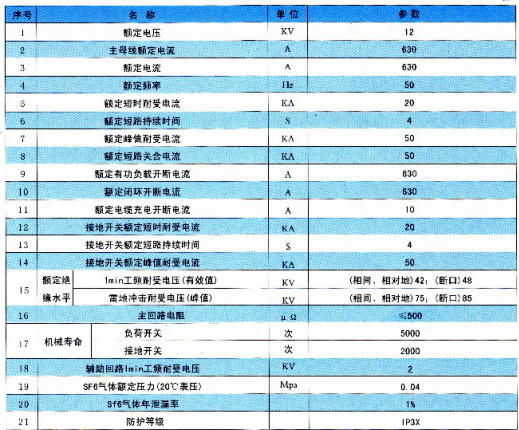

2.開關設備主要技術參數
5.結構特點
環網柜由母線室、三工位負有開關室(或斷路器室)、電纜室、操動機構，聯鎖機構和低壓控制室以及測上或計量回路等部分組成。各隔室用鋼板分隔，可避免故障部位影響到鄰室。
6.產品成套性
供貨時應提供下列文件和附件:
6.1 合格證；
6.2 裝箱單；
6.3 使用說明書；
6.4 出廠檢驗報告；
6.5 有關電氣圖紙；
6.6 合同規定的備品配件；
6.7 主要元件的安裝使用說明書。
7.訂貨須知
訂貨時應提供下列資料:
7.1 主回路系統方案圖；
7.2 輔助電路電氣原埋圖，輔助電路電壓；
7.3 柜內元件清單（包括元崇件型號、名稱，規格、數量）；
7.4 開關設備平面布置圖；
7.5 柜體顏色(如無要求按本公司標準供給)；
7.6 所需備品備件清單；
7.7 其它特殊使用條件。
